Les ordinateurs portables ne durent pas éternellement, mais les écrans qu’ils contiennent le font généralement. Même si l’ordinateur principal est cassé, vous pouvez extraire le panneau d’affichage et le réutiliser. Dans le projet d’aujourd’hui, nous allons transformer un vieil ordinateur portable et un Raspberry Pi en un miroir magique.
Ce dont vous aurez besoin
- Ordinateur portable cassé. S’il vous plaît, n’en déchirez pas un qui fonctionne, il y a bien mieux à faire avec un qui fonctionne toujours ! (Libérer)
- Raspberry Pi 2 ou 3 (de préférence 3 car il a le Wi-Fi intégré). (30 $)
- Du bois épais et un gabarit Kreg pour faire un cadre. (10$ pour le bois)
- Feuille acrylique miroir unidirectionnelle. (20 $)
- Alimentation appropriée et carte contrôleur d’affichage (voir ci-dessous). (30 $ – 40 $)
Coût total : ~ 100 $
Kreg R3 Jr. Pocket Hole Jig System (Jig System) class=”amz-affiliate-link_title”>Kreg R3 Jr. Pocket Hole Jig System (Jig System) ACHETER MAINTENANT SUR AMAZON
Extraire et récupérer l’ancien écran
Avant de commencer, je dois noter que contre-intuitivement, il n’est pas toujours rentable d’essayer de récupérer un panneau à partir d’un ordinateur portable, car vous devez trouver une carte pilote et une alimentation appropriées. Contrairement à un moniteur prêt à l’emploi qui se branche simplement sur HDMI, le panneau LCD ou LED à l’intérieur de votre ordinateur portable aura reçu un signal directement de la carte mère de l’ordinateur portable.
Pour utiliser ce panneau, vous avez besoin d’une carte contrôleur fabriquée par un tiers, qui convertit un signal HDMI standard en un signal adapté à cet écran. Malheureusement, la carte contrôleur doit également être adaptée avec précision à votre panneau. Une fois que vous avez pris en compte les 30 $ à 40 $ pour des pièces supplémentaires, il peut être moins cher d’acheter un ancien moniteur entièrement fonctionnel aux enchères. Un coup d’œil rapide à travers les annonces « se terminant le plus tôt » d’eBay montre que certains moniteurs d’ex-office de 17 pouces vont pour moins de 15 $.
Bien sûr, où est le plaisir là-dedans ? Une partie de ma motivation en faisant cela est de faire bon usage de quelque chose qui aurait autrement fini à la poubelle, que cela coûte un peu plus cher ou non. Ajouter à la montagne de déchets électroniques est quelque chose que vous devriez viser à éviter.
Vous voulez toujours continuer ? Si vous ne trouvez pas de guide de démontage iFixit pour votre ordinateur portable, prenez simplement un tournevis à tête plate ou un cutter et commencez à déchirer le cadre de l’écran. À partir de là, vous devriez pouvoir trouver les vis qui fixent l’écran aux charnières. Faites particulièrement attention aux câbles plats existants, car vous devrez peut-être les réutiliser plus tard.

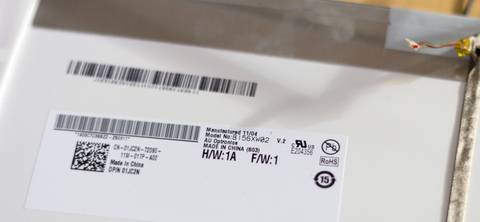

Lorsque vous avez terminé, retournez le panneau et localisez l’autocollant du modèle. Tous les panneaux en auront un.
Voici le coup d’argent. L’autocollant décrit le panneau et vous permet de rechercher une carte pilote appropriée. Tapez le numéro de modèle dans eBay (dans ce cas B126XW02) plus “controller”.

Vous pouvez en dire un peu plus sur la planche juste en jetant un coup d’œil aux codes :
- B est le fabricant – AU Optronics – bien que cela soit également explicitement écrit sous le numéro de modèle, donc rien de surprenant ici. Vous pouvez trouver une liste de référence des fabricants et leurs codes ici.
- 156 = taille d’écran 15,6″.
- XW = résolution XWGA (1366 x 768).
- 02 = Panneau version 2.
Attendez-vous à payer environ 20 $ à 30 $ pour une carte pilote appropriée, l’extrémité supérieure étant des cartes avec un connecteur HDMI, l’extrémité la moins chère étant uniquement VGA. En cas de doute, prenez une photo de l’étiquette et envoyez-la au vendeur, la plupart se feront un plaisir de vous conseiller si vous achetez le bon article, ou de vous orienter vers la bonne planche si ce n’est pas le cas. Vous aurez également besoin d’une alimentation pour la carte pilote : 12v 4a est recommandé, ce qui devrait vous faire reculer 10 $.

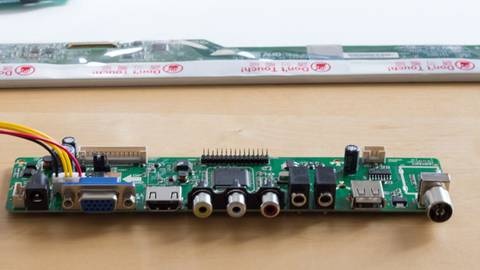

Lorsque votre carte arrivera, vous ne trouverez pas une seule carte contrôleur : vous aurez probablement un onduleur séparé (pour les écrans LCD, qui nécessitent une haute tension), une carte avec des boutons pour le contrôle d’entrée et éventuellement une carte de récepteur de télécommande (optionnel). Voici la carte contrôleur principale :

Puisqu’il s’agit d’une LED, il n’est pas nécessaire d’avoir une carte onduleur séparée. Les ports doivent être évidents et il n’y a que quelques connecteurs de câble plat séparés. Vous trouverez des épingles étiquetées LVDS: c’est là que ira le câble plat délicat qui se connecte à l’écran LCD, mais ne le branchez pas encore.

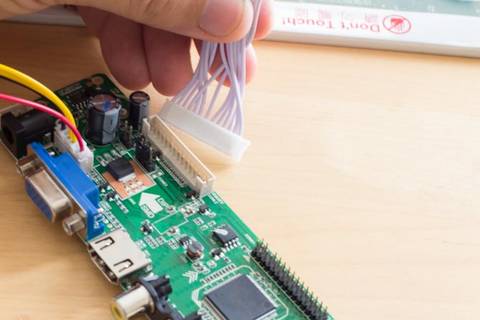

Vous pouvez également trouver un connecteur pour les boutons du contrôleur et le récepteur IR. Sur le mien, ce seul câble blanc éclate à la fois au IR et CLÉ planches. Branchez-les maintenant et connectez-vous à la carte contrôleur principale à l’endroit indiqué. Connectez le ruban LVDS et l’alimentation lorsque vous êtes prêt à confirmer que tout fonctionne, mais débranchez-le à nouveau jusqu’à la toute dernière étape, car il est assez délicat et facile à endommager.
Construire un nouveau cadre

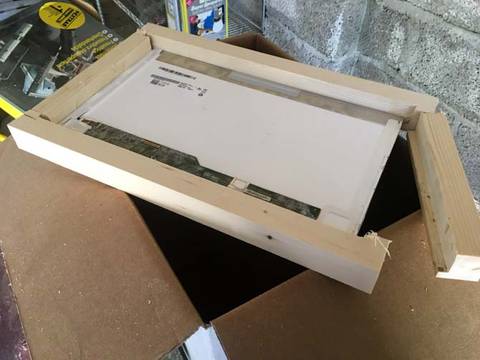

J’ai utilisé du bois raboté carré de 1,5 pouce pour couper à peu près la bonne taille de cadre pour s’adapter autour de l’écran, puis j’ai utilisé une toupie pour découper l’encart du cadre. C’était vraiment un processus d’essais et d’erreurs.

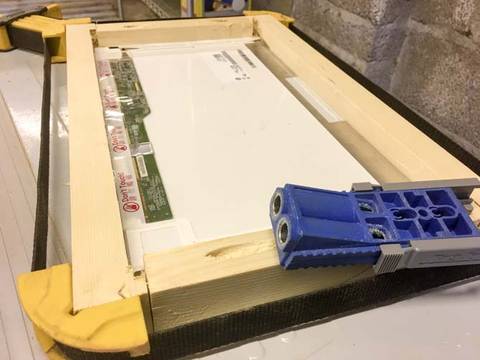

Pour joindre les bords du cadre, j’ai utilisé un seul trou de poche créé avec un junior Kreg Jig. J’utilise le gabarit Kreg sur tous les projets de menuiserie que j’ai jamais réalisés, car il est simple et fonctionne. Si vous n’en avez pas déjà un, je vous suggère fortement d’en acheter un – il ne coûte que 40 $ et m’a permis de réaliser de nombreux projets fantastiques de menuiserie de bricolage, comme ce cas de rack.

Enfin, j’ai utilisé une teinture à bois brillante en polyuréthane que j’ai dû finir pour le bois.
Ajuster l’écran et la feuille de miroir

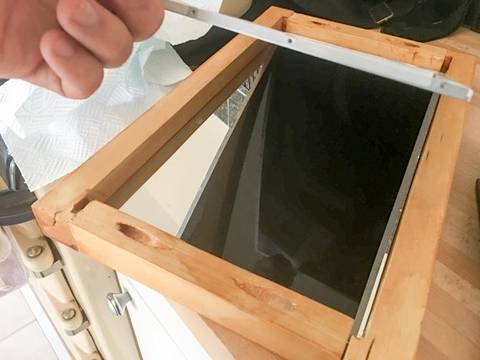

La dernière étape consistait à installer la feuille de miroir – plexiglas miroir de 3 mm – avec l’écran derrière elle. C’était un ajustement serré de toute façon, donc aucune fixation supplémentaire n’était nécessaire. J’ai utilisé du ruban adhésif double face pour sécuriser le Raspberry Pi et d’autres bits.

À ce stade, j’ai démarré le Raspberry Pi pour constater qu’au cours des quelques mois où j’avais laissé ce projet inachevé dans le garage, l’écran avait été fissuré d’un côté. Cependant, la moitié de l’écran était toujours fonctionnelle, alors j’ai également glissé un morceau de carte noire dans le cadre, pris en sandwich entre l’écran et le plexiglas. Il masque parfaitement la zone cassée !
Installer le logiciel MagicMirror2
Pour simplifier les choses, nous utilisons une solution de miroir magique open source populaire de MichMich avec prise en charge de nombreux plugins. Nous pourrions coder notre propre application Web unique, mais il ne sert à rien de réinventer la roue.
Ne vous inquiétez pas si vous n’avez jamais utilisé de Raspberry Pi auparavant – notre guide non officiel couvre tout ce que vous devez savoir.
L’installation est ridiculement simple. Dans la ligne de commande, saisissez :
bash -c "$(curl -sL https://raw.githubusercontent.com/MichMich/MagicMirror/master/installers/raspberry.sh)"
et laissez-le opérer sa magie. Si cela échoue, vous n’utilisez probablement pas un Raspberry Pi 2 ou 3. Bien qu’il soit possible d’utiliser un Pi Zero ou Zero W, c’est beaucoup plus de travail.
À un moment donné, il vous demandera si vous souhaitez démarrer automatiquement le Magic Mirror, et vous le faites probablement. Une fois que tout est terminé, il devrait se lancer directement dans la mise en page par défaut.
Une fois terminé, connectez-vous depuis une machine distante en utilisant SSH et modifiez les fichiers de configuration :
cd MagicMirror/config/nano config.js
Ne vous laissez pas décourager par le code de ce fichier, il ne s’agit principalement que d’espaces vides !
Vous commencez avec une poignée de modules par défaut, et la syntaxe pour ajuster leur position et leurs paramètres devrait être évidente. Des modules supplémentaires fourniront leur propre documentation et des exemples de blocs de configuration. N’oubliez pas que chaque configuration de module est entourée d’accolades {}, et nécessite une virgule entre les deux. Si vous n’avez pas de virgule ou une accolade incompatible, vous obtiendrez des erreurs.
Votre première étape devrait être de configurer le module météo par défaut. Pour utiliser le OpenWeatherMap data, vous devrez vous inscrire pour une clé API (gratuite). Pour nos besoins simples, le compte gratuit est parfaitement adéquat.
Pour faire pivoter l’écran de 90 degrés, ajoutez ce qui suit à la fin de /boot/config.txt:
display_rotate=1
Pour arrêter l’économiseur d’écran après cinq minutes, j’ai suivi ces instructions du Wiki MagicMirror. Ensuite, pour permettre à MagicMirror de démarrer automatiquement à chaque redémarrage, j’ai utilisé ce guide. Je ne copierai pas les instructions ici car elles sont simples à suivre et ne nécessitent aucune explication supplémentaire.
Étant donné que mon moniteur ne fonctionnait que sur le côté droit, j’ai gardé les modules assez discrets, avec juste l’heure et les prévisions météorologiques par défaut, respectivement en haut et en bas du côté droit.

C’était trop facile !
La partie la plus difficile de ce projet a probablement été la construction du cadre, et je pense que j’aurais pu faire mieux. Si je devais répéter le projet, je construirais probablement un panneau avant séparé avec une plus grande profondeur derrière lui, et laisserais de l’espace pour un panneau arrière pour couvrir le rétroéclairage, qui saigne actuellement, ainsi que pour cacher les câbles. Ce serait également une bonne idée de faire de la place pour un capteur de mouvement qui pourrait allumer et éteindre l’écran, bien que le panneau lui-même ne consomme pas autant d’énergie.

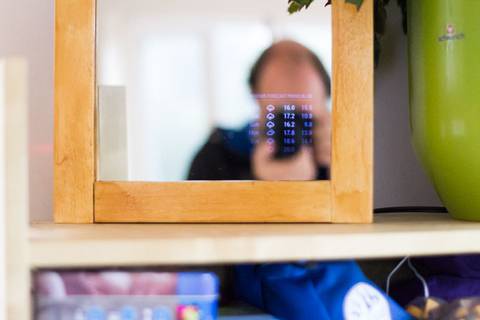

Cela dit, je suis content de la façon dont il est sorti. C’est un bel affichage météo en un coup d’œil, assis juste à côté de la porte d’entrée – ce qui est particulièrement utile dans mon coin de pays où les prévisions peuvent changer à tout moment.
