Donc, vous vous êtes acheté un kit de démarrage Arduino, et peut-être d’autres composants sympas au hasard – et maintenant ? Comment commencez-vous réellement à programmer cette chose Arduino? Comment le configurez-vous et téléchargez-vous du code ? Lisez la suite et je vous expliquerai tout.
Je vais supposer que vous avez une carte Arduino Uno, car c’est celle qui est fournie avec la plupart des kits de démarrage Arduino.
Installation des pilotes
Mac OS X:

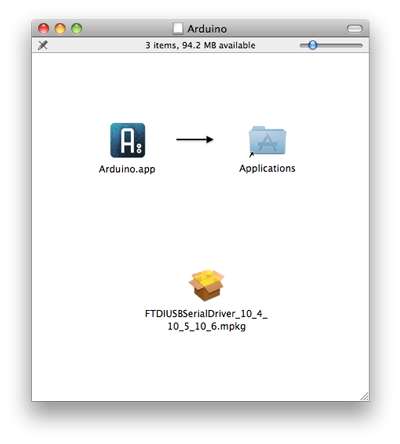

C’est facile sur un Mac. Téléchargez simplement le dernier package Arduino, montez-le, puis exécutez le FTDIUSBSérie Chauffeur. Lorsque cela est fait, faites glisser l’application dans votre dossier d’applications. Vous devrez cependant redémarrer pour que les nouveaux pilotes soient activés.
Lorsque vous branchez l’Arduino pour la première fois, OSX vous indique qu’il a détecté une nouvelle interface. Cliquez Préférences réseau et frappe Appliquer – il n’y a pas de configuration à faire là-bas.
Windows 7
Rien n’est jamais facile sous Windows, surtout quand il s’agit de pilotes. Commencez par télécharger le dernier package et décompressez-le, en préservant la structure des dossiers. C’est un téléchargement assez volumineux – 85 Mo lorsque j’ai vérifié, s’étendant complètement à 230 Mo, donc le téléchargement peut prendre un certain temps.
Branchez l’Arduino avec le câble USB inclus. Il peut essayer de rechercher des pilotes, mais échouer. Fermez simplement l’assistant et ouvrez le gestionnaire de périphériques. Le moyen le plus rapide de le faire au lieu d’essayer de naviguer dans l’ensemble déroutant de menus à plusieurs niveaux du Panneau de configuration de Windows consiste simplement à cliquer sur début, et saisissez devmgmt.msc . Appuyez sur Entrée et vous ouvrirez directement le gestionnaire de périphériques.

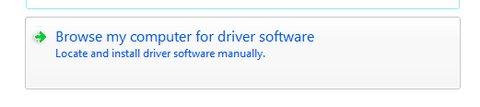

En dessous de Autres appareils vous devriez voir un un arduino répertorié, avec l’une de ces marques jaunes “problème”. Double-cliquez, sélectionnez Mettre à jour les pilotes, et choisissez Parcourir mon ordinateur pour le logiciel du pilote.

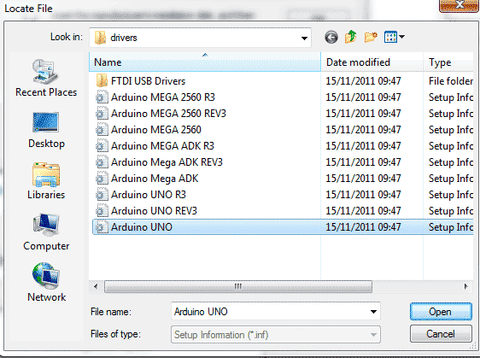

Choisissez les options de Laissez-moi choisir un pilote, Cliquez sur Tous les dispositifs, Avoir un disque, et accédez au dossier de téléchargement. Dans le dossier des pilotes, vous devriez voir un un arduino déposer. Choisissez cela. Le processus d’installation du pilote le reconnaîtra-t-il comme un port de communication ? et provoquera l’apparition d’une erreur de pilote 渦nsigned lors de l’installation. Ignorez cela et installez quand même.
Si vous utilisez XP, le processus est un peu plus complexe et implique deux jeux de pilotes. Lisez le jeu d’instructions complet sur la page Arduino.
Configurer la carte et le port
Lancez l’application Arduino à partir du dossier de téléchargement ou du dossier des applications. La première chose que nous devons faire est de configurer le port et la carte. Sur l’un ou l’autre système, vous devriez avoir un menu d’outils. Cliquez dessus et assurez-vous que :
- Une planche assortie est choisie. Le Uno est la valeur par défaut et a déjà été sélectionné sur mon installation, mais il est toujours bon de vérifier.

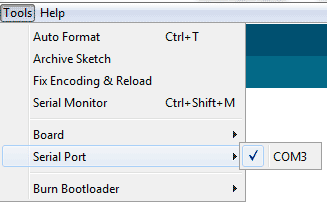

- Le port série est choisi correctement. Sous Windows, j’ai découvert que je n’avais qu’une seule option (voir la capture d’écran) et qu’elle n’était pas sélectionnée, donc le choix n’était pas facile.
- Sur un Mac, les noms de port sont un peu plus compliqués, mais en gros, ce sera dans l’un des deux ports USB répertoriés. avec USB était le bon choix sur ma machine, mais cela peut être différent pour vous.
Essaye-le
Jetons un coup d’œil à la barre d’outils.
De gauche à droite:
– Symbole de lecture: Cela compile votre code pour le vérifier sans le télécharger sur l’Arduino, mais cliquer sur le bouton de téléchargement l’effectuera également.
– Symbole d’arrêt : Cela arrêtera la compilation de votre programme, et n’arrêtera aucune application en cours d’exécution déjà téléchargée sur l’Arduino.
– Nouveau fichier: Démarre un nouveau projet de code
– Flèche vers le haut: Ouvrir – charge un projet existant. Il y a des centaines d’exemples de programmes inclus, mais laissez cela pour l’instant.
– Flèche vers le bas: Sauvegarder
– Flèche droite: Téléchargez le code actuel sur l’Arduino.
– Moniteur série: Cela vous permet de vérifier les communications provenant de l’Arduino lorsqu’il est connecté à l’ordinateur, mais ne vous en souciez pas pour l’instant.

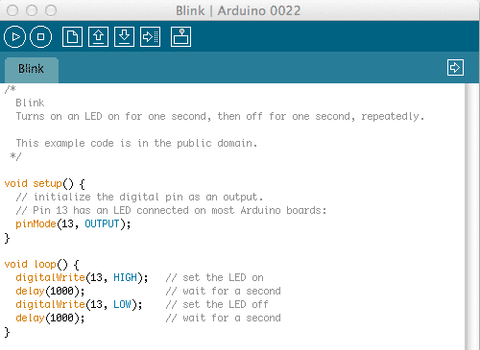

OK, il est temps d’exécuter votre première application. Cliquez sur Ouvert, et dans la boîte de dialogue, choisissez l’exemple d’application dans 1. Bases -> Clignotement. Vous devriez voir le code suivant :
Pour vérifier que votre carte Arduino fonctionne et est correctement connectée, continuez et cliquez sur leTélécharger bouton. Après un court instant de compilation de l’application, des voyants orange marqués Émission/réception sur l’Arduino devrait commencer à clignoter. Cela signifie qu’il transmet ou reçoit quelque chose – dans ce cas, le code que vous téléchargez. Lorsque le processus est terminé, le code sera exécuté immédiatement.
Cette application est incroyablement simple – elle ne fera que “clignoter” la LED intégrée étiquetée L (lorsque la carte est branchée, une LED verte reste allumée, cela indique simplement l’alimentation et ne clignote pas). Vous pouvez également utiliser votre propre LED si vous le souhaitez – il suffit de coller la plus longue des deux jambes dans le trou numéro 13 et la jambe la plus courte (la LED doit avoir un bout plat sur la tête de ce côté) dans le trou GND voisin. Les LED clignoteront toutes les deux ensemble maintenant.
C’est aussi loin que nous irons cette fois. Vous avez maintenant configuré l’Arduino et compris comment y télécharger des applications, confirmant que cela fonctionne. C’est un bon début, et à ce stade, vous voudrez peut-être examiner le code de l’application Blink et essayer de comprendre quoi ou comment il le fait. Ne vous inquiétez pas si vous ne le comprenez pas encore, car j’expliquerai le code en détail la prochaine fois, ainsi que les différents éléments de la carte Arduino.
Merci d’avoir lu et, comme toujours, les commentaires sont les bienvenus. Si vous rencontrez des problèmes pour configurer le tableau, n’hésitez pas à demander dans les commentaires, mais si votre question concerne une version obsolète de Windows ou une distribution Linux obscure, il est peu probable que je puisse vous aider.
