Projet de week-end : Construire une armoire d’arcade RetroPie avec écran amovible

retropi-desktop-arcade-vedette

Nous aimons le projet RetroPie ici à MakeUseOf, et avec le lancement du Raspberry Pi 2, il est encore plus puissant que jamais capable d’émuler facilement les jeux Playstation 1 et N64. Nous aimons le projet RetroPie ici à MakeUseOf, et avec le lancement du Raspberry Pi 2, il est encore plus puissant que jamais capable d’émuler facilement les jeux Playstation 1 et N64.

Pour une expérience de jeu authentique, vous aurez besoin de vrais boutons et d’une borne d’arcade. La plupart des armoires RetroPie utilisent soit un petit écran pour une mini armoire tout-en-un, soit se connectent directement au téléviseur. Ce que j’aimerais, c’est quelque chose avec des boutons de taille normale et un grand écran, mais sans avoir à acheter un moniteur dédié pour quelque chose qui ne pourrait être utilisé qu’occasionnellement.

Donc, pour le projet d’aujourd’hui, nous avons construit une armoire RetroPie de la taille d’un bureau avec un écran de retrait – insérez simplement votre moniteur pour les fêtes et les sessions de jeu, et retirez-le à nouveau lorsque vous avez terminé. C’est un excellent compromis entre style authentique et praticité.

Étape 0 : Vous aurez besoin

Matériaux

  • 1 xRaspberry Pi 2
  • 1 carte Micro SD de classe 10 de 16 Go
  • 1 x câble HDMI
  • 1 alimentation 5V 2A
  • 1 téléviseur/moniteur
  • 2 x feuilles de panneau MDF2’x4′ 录”
  • ~ 20 crochets de 90 degrés
  • ~100 vis mécaniques et rondelles
  • Petite charnière (facultatif)
  • 1 manette d’arcade Sanwa.
  • 10 boutons d’arcade
  • 1 kit de circuit imprimé d’interface IPAC 2USB
  • ~50 xConnexions rapides

Outils

  • Scie sauteuse (ou scie à table)
  • Percer
  • Clé
  • Clavier USB

Le coût total de construction est d’environ 150 $ à 200 $, mais vous pouvez bien sûr réutiliser votre Pi pour d’autres projets.

Étape 1 : Planifiez l’enceinte

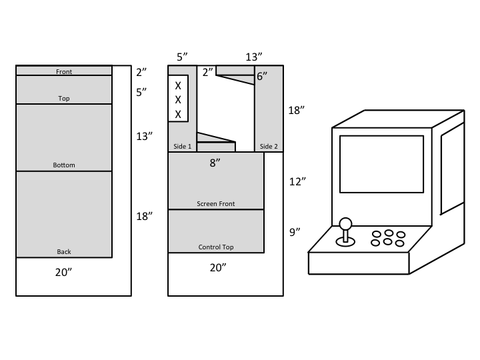

Vous pouvez utiliser ces plans ou créer les vôtres, mais ce boîtier a une excellente ergonomie et juste assez d’espace pour faire glisser facilement l’écran vers l’intérieur et vers l’extérieur. Vous devrez probablement ajuster la taille globale pour l’adapter à l’écran que vous utiliserez. J’adapte toutes les pièces du boîtier de la console sur deux panneaux MDF de 2’x4′, 录” d’épaisseur avec un peu de rechange. Le MDF 1/4″ est idéal pour cette application car il est suffisamment épais et robuste pour supporter vos mains pendant le jeu, mais suffisamment léger pour être toujours transportable. Une fois planifié, j’ai mesuré et esquissé les coupes sur le MDF.

Étape 2 : Couper le boîtier

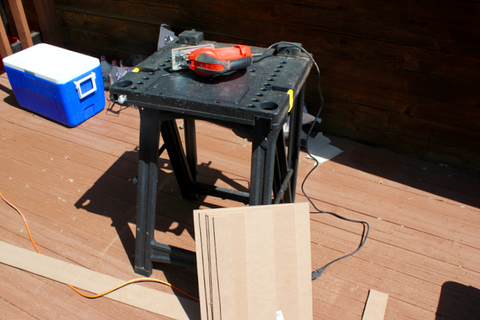

Pour la découpe, j’ai encore utilisé une scie sauteuse afin que ce projet ne puisse être réalisé qu’avec de simples outils à main. Il ne fera pas les coupes les plus droites, alors utilisez une scie circulaire ou une scie à ruban si vous en avez une, mais cela fonctionnera certainement. Une fois les pièces coupées, je les ai marquées (devant, haut, dos, bas, côtés) puis j’ai esquissé où allaient les supports. Une fois les emplacements des supports planifiés, vous devrez percer des trous pour les vis. À l’aide des vis mécaniques, fixez les supports avec la tête de vis à l’extérieur (pour l’esthétique) et les écrous à l’intérieur. Les vis à métaux sont parfaites pour le projet car nous utilisons des feuilles de MDF (ou de bois) plus fines et elles permettront de le démonter facilement à l’avenir. J’ai fixé tous les supports aux deux pièces latérales, puis j’ai mesuré les trous pour toutes les pièces de fixation, ce qui était beaucoup plus facile avec les supports déjà en place.

Étape 3 : Découpez les boutonnières

Ensuite, coupez les trous pour les boutons et le joystick. La façon la plus simple de le faire est d’utiliser des mèches plates pour faire les trous de grand diamètre. Le joystick nécessite un trou de 3/4″ pour être inséré à travers, puis 4 vis pour le fixer. Retirez le dessus de la balle et insérez le bâton par l’arrière, revissez la balle et fixez le joystick au panneau à l’aide des vis mécaniques. . Les boutons nécessitent des trous de 1-1/8″. Retirez le micro-interrupteur à l’arrière des boutons, puis retirez la douille en plastique et insérez le bouton par le haut et revissez la douille. Maintenant, tous les boutons et joysticks doivent être sécurisés sur votre carte.

Étape 4 : Assemblez le boîtier et les commandes

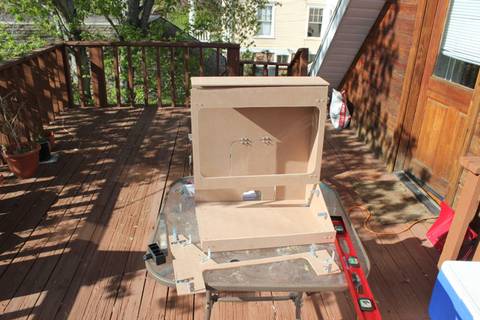

Pour l’assemblage, j’ai trouvé plus simple d’attacher toutes les pièces, sauf celle avec les commandes, à l’un des panneaux latéraux, puis de le fermer en ajoutant le deuxième panneau latéral en dernier. Cela vous assurera d’avoir autant d’espace que possible pour travailler avec votre tournevis et votre clé à cliquet pour serrer les vis. J’ai également ajouté une trappe d’accès à l’arrière de l’enceinte pour faciliter l’entrée dans la boîte à l’avenir. Construisez l’ensemble de l’enceinte, mais laissez le panneau supérieur avec les commandes désactivées pour faciliter le câblage.

Étape 5 : Câblez les commandes

Cette étape peut varier en difficulté en fonction du nombre de joueurs pour lesquels vous créez votre console et du nombre de boutons que vous utilisez. Vous pouvez également minimiser les coûts en achetant simplement un câble ruban et en soudant les fils des boutons/joystick aux broches GPIO du RPi. Cependant, cela augmente la complexité de la configuration et le temps requis, nous avons donc acheté le kit d’interface USB IPAC2. Vous pouvez vous en sortir avec aussi peu que 6 boutons, mais nous vous recommandons d’en utiliser au moins 10 pour les émulateurs plus complexes. Le kit d’interface USB IPAC2 auquel j’ai lié dans les documents est fortement recommandé pour plusieurs raisons. Une fois que vous avez assemblé les boutons avec le câblage inclus à l’IPAC2, il est simple de connecter/déconnecter votre contrôleur de votre RPi via une seule connexion USB. L’IPAC2 fournit également une protection contre la friture de votre RPi en cas de court-circuit ou de problème dans votre contrôleur.

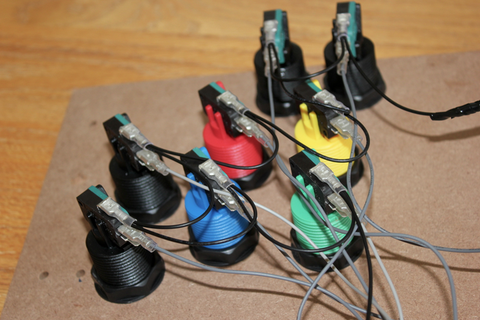

Connectez en guirlande le fil de terre et connectez tous les fils positifs à la borne normalement ouverte (NO) sur les boutons. Une fois que vous avez câblé vos manettes et boutons au PCB, fixez le PCB au boîtier. J’ai utilisé les supports de montage inclus et je l’ai boulonné directement au bas de l’enceinte. Assurez-vous que le câble USB de l’IPAC2 au RPi est accessible et a un chemin dégagé.

Étape 6 : Téléchargez et configurez RetroPie

Les images RetroPie sont spécifiques au modèle de RPi, alors téléchargez l’image correspondante pour votre modèle ici. L’image RetroPie inclut le frontal et tous les émulateurs dont vous avez besoin pour exécuter vos jeux, mais pas les ROM. La vidéo de gauche décrit la procédure pour OSX ; Les utilisateurs de Windows devraient consulter notre article précédent sur la façon d’écrire des images sur votre carte MicroSD.

Insérez la MicroSD avec l’image RetroPie dans votre RPi. Branchez un clavier USB pour la configuration initiale. Démarrez le RPi et il devrait démarrer dans Poste d’émulation. Configurez votre manette lorsque vous y êtes invité, notez que cela n’affectera pas la configuration des commandes d’arcade et ne sert qu’à naviguer dans les menus.

Ensuite, configurez le contrôleur pour qu’il fonctionne dans les jeux. C’est la partie la plus difficile de la configuration, car chaque bouton doit être mappé pour contrôler le logiciel. Je n’ai pas pu utiliser le programme de configuration automatique car le programme ne reconnaît pas mon contrôleur USB. J’ai dû modifier le script d’installation en utilisant la commande de terminal suivante

sudo nano /home/pi/opt/retropie/configs/all/retroarch.cfg

Vous aurez besoin du clavier pour cela et utiliserez la ligne de commande en dehors de Emulation Station. Cependant, vous n’avez à le faire qu’une seule fois et cela devrait fonctionner pour tous les émulateurs. Si vous rencontrez des problèmes avec cette étape, voici la meilleure ressource pour faire fonctionner n’importe quel contrôleur que vous avez construit. nous avons également écrit nos propres conseils pour configurer les contrôleurs avant. Vous aurez besoin du clavier pour cela et utiliserez la ligne de commande en dehors de Emulation Station. Cependant, vous n’avez à le faire qu’une seule fois et cela devrait fonctionner pour tous les émulateurs. Si vous rencontrez des problèmes avec cette étape, voici la meilleure ressource pour faire fonctionner n’importe quel contrôleur que vous avez construit. nous avons également écrit nos propres conseils pour configurer les contrôleurs avant.

Étape 7 : Charger des ROM sur votre RPi

Il existe de nombreux endroits pour obtenir des ROM, mais n’oubliez pas que vous ne devez télécharger que des copies des ROM pour lesquelles vous possédez des copies physiques du jeu. Connectez votre RPi à votre routeur via un câble Ethernet (ou une clé USB sans fil). Utilisez Cyberduck pour connecter SSH à distance à votre RPi et charger des ROM depuis un Mac (ou WinSCP pour le faire depuis un PC). Chargez toutes les ROM dont vous disposez ou pour lesquelles vous avez de la place. Les ROM seront placées dans le dossier de l’émulateur correspondant.

Les ROM vont dans le/RetroPie/roms/SYSTEMNAMEDossier où SYSTEMNAMEcorrespond au système auquel les ROM sont destinées. Des informations supplémentaires peuvent être trouvées ici.

Étape 8 : profitez-en !

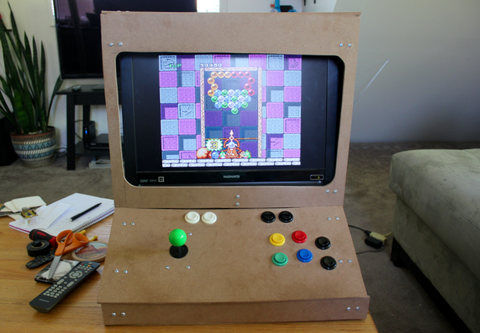

Vous devriez maintenant être prêt, avec le RPi, les commandes et le logiciel ! Branchez votre RPi sur votre écran, votre contrôleur et votre alimentation si vous ne l’avez pas déjà fait. J’espère que tout se passe bien et que vous jouez loin ! Vous ne devriez plus avoir à gérer d’invites de ligne de commande et devriez tout contrôler via Emulation Station, choisir des émulateurs, puis exécuter différentes ROM. Cette chose est une explosion et un excellent ajout à toute collection de jeux. Grâce au moniteur amovible, lorsque j’ai fini de jouer pendant un certain temps, je peux faire glisser le moniteur sur le côté, le raccrocher à un ordinateur et avoir à nouveau deux écrans.

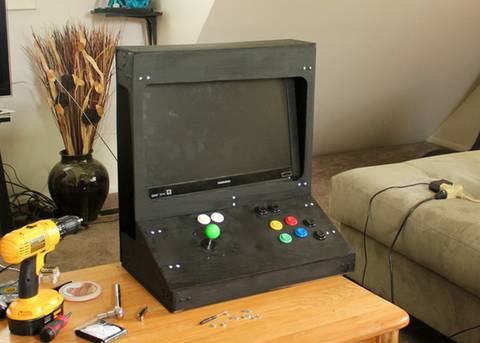

Pour cette sensation d’arcade authentique, nous avons peint le cabinetblack. Si vous vous sentez particulièrement artistique, vous pouvez même essayer de représenter des envahisseurs de l’espace sur les côtés ou vos personnages rétro préférés.

Votre arcade RetroPie sera un succès lors de votre prochaine fête ! Faites-nous savoir si vous avez des questions dans les commentaires et montrez-nous certainement ce que vous avez trouvé.
